Дулааны зураг авах камеруудыг тайлбарлав

Дулааны дүрслэлийн камер нь тодорхой объект эсвэл үзэгдэлд дүн шинжилгээ хийх зорилгоор дулааны энергийг (дулаан) харагдах гэрэлд хувиргадаг төхөөрөмж юм. Үүсгэсэн зургийг термограм гэж нэрлэдэг бөгөөд термографи гэж нэрлэгддэг процессоор шинжилдэг. Дулааны дүрсний камер нь авсан зургийг боловсруулж, дэлгэцэн дээр харуулах нарийн төвөгтэй төхөөрөмж юм. Эдгээр зургийг нэн даруй оношлох, эсвэл тусгай программ хангамжаар боловсруулж, цаашдын үнэлгээ, нарийвчлал, тайлан гаргах боломжтой. Дулааны дүрслэлийн камер нь хэмжилтийн температурыг дараагийн түвшинд хүргэдэг; Температурын тоог авахын оронд та гадаргуугийн температурын зөрүүг харуулсан зураг авах болно.

Дулааны дүрсний камер юуг хардаг вэ?
Үзэгдэх гэрэл бол бидний эргэн тойронд өдөр бүр харагддаг зүйл юм. Энэ бол бидний харж чадах цахилгаан соронзон спектрийн цорын ганц хэсэг юм. Үзэгдэх гэрэл нь цахилгаан соронзон спектрийн багахан хэсгийг эзэлдэг бөгөөд хэт улаан туяаны цацраг (IR) илүү их хувийг эзэлдэг. Хэрэв бид спектрийн бусад хэсэгт юу болж байгааг харахыг хүсвэл тусгай тоног төхөөрөмж хэрэгтэй болно.
Бүх объектууд эрчим хүчийг өөр өөр түвшинд шингээж, тусгаж, заримдаа дамжуулдаг. Өөр өөр материалууд дулаан эсвэл хүйтэн энергийг өөр өөр хэмжээгээр ялгаруулдаг. Энэ бол хэт улаан туяаны төхөөрөмжөөр илрүүлж, дүрс хэлбэрээр харуулах боломжтой энерги юм.

Дулааны дүрслэлийн камерын хэрэглээ ба хэрэглээ
Анх Солонгосын дайны үед цэргийн зориулалтаар бүтээгдсэн дулааны камерууд өөр салбарт шилжин суурьшиж, олон төрлийн хэрэглээг олсон. Гал сөнөөгчид утааг харах, хүмүүсийг хайж олох, гал түймрийн голомтыг тогтооход ашигладаг. Хууль сахиулах байгууллага нь тандалтын үйл ажиллагааг удирдах, сэжигтний байршлыг тогтоох, баривчлах, хэргийн газрыг судлах, эрэн хайх, аврах ажиллагааг явуулахад энэхүү технологийг ашигладаг. Цахилгааны шугамын засвар үйлчилгээний мэргэжилтнүүд болзошгүй эвдрэлийг арилгахын тулд хэт халалтын үе ба эд ангиудын байршлыг тогтооно. Дулаан тусгаарлалт нь доголдсон тохиолдолд барилгын техникийн ажилтнууд хөргөх эсвэл халаалтын үр ашгийг дээшлүүлэхийн тулд дулаан алдагдлыг харж болно. Хүн болон бусад халуун цуст амьтдын халууралт зэрэг физиологийн үйл ажиллагааг термографийн дүрслэлээр хянах боломжтой. Эдгээр нь гэрийн байцаагч нарын ашигладаг нийтлэг хэрэгсэл юм.

Дулааны дүрслэлийн камерын онцлог
Дулааны дүрсний камерыг зөвхөн дэлгэц дээр тогтсон төвийн хөндлөн огтлолын температурыг уншдаг хамгийн бага функцээр эсвэл хэрэглэгч олон хөдөлгөөнт хөндлөн зураасыг сонгож, тэдгээрийн хооронд харьцуулалт хийж, өндөр, нам, өндөр зэргийг харуулах боломжийг олгодог олон функцээр худалдан авч болно. дэлгэц дээрх дундаж температур. Дулааны дүрсний камер нь хар/цагаан, төмөр эсвэл солонго гэх мэт олон өнгөт палитрыг хэрэглэгч сонгох боломжтой. Төмөр палитрыг гэрийн байцаагч нар ихэвчлэн ашигладаг. Хар/цагаан палитр нь зураг дээрх нарийн ширийн зүйлийг тодорхойлоход тусалдаг ба солонго палитр нь температурын ялгааг харуулах хамгийн сайн дулааны мэдрэмжтэй байдаг. Зарим өнгөт палитруудын жишээ зургийг доороос үзнэ үү.

Дулааны камерт юу хайх вэ
Дулааны камерын чанар, өртөгт нөлөөлдөг хэд хэдэн бүрэлдэхүүн хэсэг байдаг. Хамгийн чухал хоёр хүчин зүйл бол детекторын нарийвчлал ба дулааны мэдрэмж юм.
Илрүүлэгчийн нарийвчлал нь пикселийн тоог тодорхойлдог. Хамгийн түгээмэл нягтрал нь 160 x 120, 320 x 240, 640 x 480 пиксел юм. 320 x 240 детектор нь 76,800 пикселээс бүрдсэн дүрсийг үүсгэдэг. Пиксел бүр нь 76,800 температурын өгөгдөлтэй холбоотой температуртай байдаг. Илүү өндөр нарийвчлал нь илүү тод дүрсийг бий болгодог.
Дулааны мэдрэмж нь камерын илрүүлж чадах хамгийн бага температурын зөрүү юм. 0.05°-ийн мэдрэмжтэй байгаа нь камер нь хоёр гадаргуугийн температурын зөвхөн XNUMX градусын зөрүүгээр ялгаж чадна гэсэн үг юм.
Өөр нэг чухал хүчин зүйл бол дулааны камерын температурын хүрээ юм. Энэ муж нь камерын хэмжиж чадах хамгийн бага ба хамгийн их температурыг заадаг (ердийнх нь -4°F-ээс 2200°F).
Шинжилгээ хийх хамгийн сайн дулааны зургийг авахын тулд ихэнх камерт дөрвөн тохируулга хийх боломжтой: фокус, ялгаралтын тохиргоо, тусгалын температурын тохиргоо, дулааны тохируулга. Дулааны камер сонгохдоо эдгээр тохируулга бүрийг анхаарч үзэх хэрэгтэй.
Ердийн камерын нэгэн адил дулааны камерын линз нь зургийн тодорхой байдлыг нэмэгдүүлэхийн тулд анхаарлаа төвлөрүүлэх шаардлагатай. Ихэнх камерууд линзийг эргүүлснээр анхаарлаа төвлөрүүлж чаддаг. Илүү боловсронгуй камерууд нь товчлуурын фокустай байдаг.
Ялгарах чадвар гэдэг нь хоёулаа ижил температурт байх үед төгс цацраг ялгаруулагчтай харьцуулахад биетээс ялгарах цацрагийн хэмжээ юм. Температурын хэмжилт хийх эсвэл хоёр өөр объектын температурыг харьцуулах үед ялгаруулах чадварыг тохируулах нь чухал юм. Бүх камер хэрэглэгчдэд цацруулагч температурыг оруулахыг зөвшөөрдөггүй.
Цацруулагч температурын тохиргоо нь хэрэглэгчийг хүрээлэн буй объектын температурыг объект дээр тусгах боломжийг олгодог. Температурын хэмжилт хийх эсвэл хоёр объектын температурыг харьцуулах үед цацруулагч температур чухал байдаг. Бүх камер хэрэглэгчдэд цацруулагч температурыг оруулахыг зөвшөөрдөггүй.
Камерын дулааны тохируулга нь гараар үзэх горимд камерын хардаг зай эсвэл температурын хүрээг тохируулах явдал юм. Гарын авлагын горим нь хэрэглэгчдэд зайг хүссэн мужид тохируулах боломжийг олгодог бөгөөд камер үргэлж энэ температурын мужийг харуулах болно. Харж буй объектын температурын зөрүүг гаргахын тулд гарын авлагын горимыг ашиглах нь хамгийн сайн арга юм.

Дулааны дүрслэлийн камерын хязгаарлалт
Дулааны энерги нь гялалзсан гадаргуу дээр тусах боломжтой тул дулааны камер нь шилээр харж чадахгүй. Дулааны камерыг дотор талын мэдээлэл цуглуулахад ашиглаж болно
 хананы, гэхдээ тэд хананы дундуур харж чадахгүй. Дулааны дүрсний камерыг асуудал байгаа эсэхийг шийдвэрлэх цорын ганц хүчин зүйл болгон ашиглах ёсгүй гэдгийг мэдэх нь чухал юм. Асуудлыг баталгаажуулахын тулд бусад хэрэгслийг ашиглах хэрэгтэй.

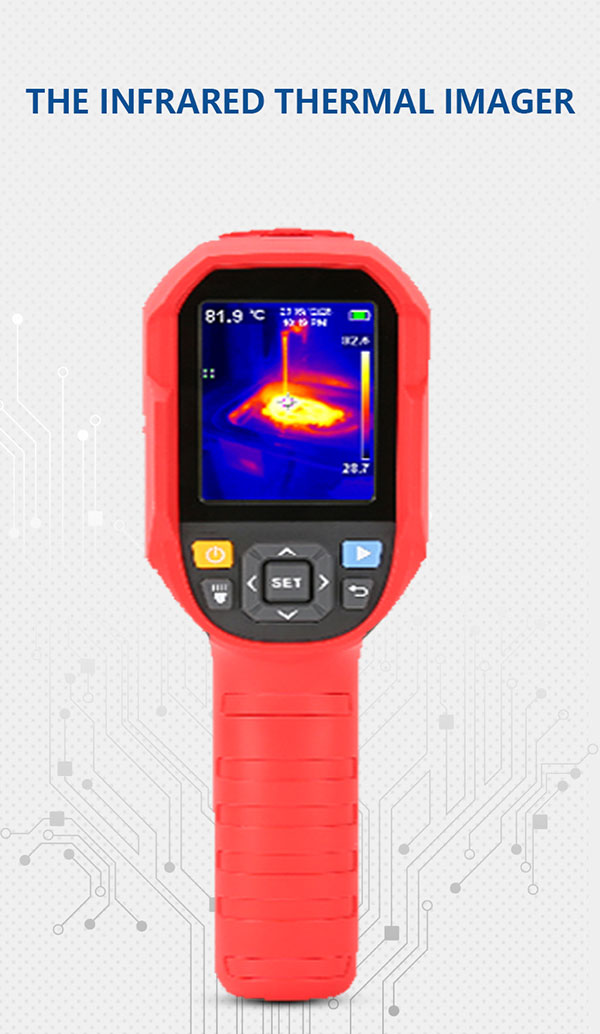

PQWT CX320 дулааны дүрсний камер
